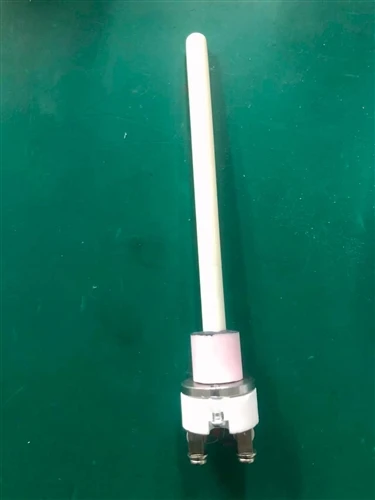

Τι είναι ένα θερμοστοιχείο και γιατί έχει σημασία σε έναν οδοντιατρικό φούρνο πυροσυσσωμάτωσης;



Όταν ένας κλίβανος πυροσυσσωμάτωσης οδοντικής ζιρκονίας εμφανίζει 1.500 βαθμούς, από πού προέρχεται αυτός ο αριθμός;

Στους περισσότερους θερμαινόμενους κλιβάνους με αντίσταση-, η ένδειξη θερμοκρασίας προέρχεται από ένα σύστημα μέτρησης που περιλαμβάνει ένα θερμοστοιχείο. Αυτό το μικρό εξάρτημα μετρά τη θερμοκρασία και στέλνει ένα ηλεκτρικό σήμα στο σύστημα ελέγχου. Ο ελεγκτής μετατρέπει το σήμα σε ένδειξη θερμοκρασίας και το χρησιμοποιεί για να ρυθμίσει τη διαδικασία θέρμανσης.

Για κάποιον που εργάζεται σε οδοντιατρικό εργαστήριο, ένα θερμοστοιχείο μπορεί να μοιάζει με έναν συνηθισμένο μεταλλικό καθετήρα. Από μηχανολογική άποψη, ωστόσο, είναι μέρος του συστήματος μέτρησης στο οποίο βασίζεται ο κλίβανος.

Τα θερμοστοιχεία μπορεί να γεράσουν, να μολυνθούν ή να αναπτύξουν ηλεκτρικές βλάβες. Οι ενδείξεις τους μπορούν επίσης να επηρεαστούν από τον τύπο του αισθητήρα, την εγκατάσταση, τα όργανα μέτρησης και τα καλώδια σύνδεσης. Ορισμένα προβλήματα αναπτύσσονται σταδιακά, ενώ άλλα εμφανίζονται μετά την καταστροφή ή την αντικατάσταση ενός εξαρτήματος.

Η κατανόηση του τρόπου με τον οποίο αυτοί οι παράγοντες επηρεάζουν τη μέτρηση της θερμοκρασίας βοηθά τους τεχνικούς εργαστηρίου να διερευνήσουν τα προβλήματα του εξοπλισμού πιο συστηματικά. Παρέχει επίσης στους διανομείς μια καλύτερη βάση για τη σύγκριση των προδιαγραφών του κλιβάνου από το να εξετάζουν μόνο τη μέγιστη θερμοκρασία.

1. Τι είναι το θερμοστοιχείο;

Ένα θερμοστοιχείο είναι ένας αισθητήρας θερμοκρασίας κατασκευασμένος από δύο διαφορετικούς μεταλλικούς αγωγούς που ενώνονται στο ένα άκρο. Όταν η διασταύρωση μέτρησης και η διασταύρωση αναφοράς βρίσκονται σε διαφορετικές θερμοκρασίες, αναπτύσσεται μια μικρή τάση μεταξύ τους.

Αυτό το φαινόμενο είναι γνωστό ως φαινόμενο Seebeck.

Το όργανο μέτρησης διαβάζει την τάση και τη μετατρέπει σε τιμή θερμοκρασίας χρησιμοποιώντας τα κατάλληλα χαρακτηριστικά θερμοστοιχείου και την αντιστάθμιση σύνδεσης αναφοράς-.

Η βασική διάταξη είναι απλή:

Η διασταύρωση μέτρησης εκτίθεται στη μετρούμενη θερμοκρασία.

Το άλλο άκρο συνδέεται με το όργανο μέτρησης ή το ηλεκτρονικό σύστημα ελέγχου.

Το όργανο ερμηνεύει το ηλεκτρικό σήμα και υπολογίζει τη θερμοκρασία.

Ένα θερμοστοιχείο δεν μετρά τη θερμοκρασία με τον ίδιο τρόπο που ένας χάρακας μετρά το μήκος. Παράγει μια τάση που σχετίζεται με τη διαφορά θερμοκρασίας μεταξύ των ενώσεων του. Στη συνέχεια, το όργανο χρησιμοποιεί αυτό το σήμα για να καθορίσει τη θερμοκρασία.

Επομένως, ο αισθητήρας και τα ηλεκτρονικά πρέπει να είναι συμβατά και να λειτουργούν σωστά μαζί.

Για παράδειγμα, ένα κατάλληλο θερμοστοιχείο συνδεδεμένο σε ασύμβατη είσοδο, λανθασμένο καλώδιο επέκτασης ή ακατάλληλο όργανο μέτρησης μπορεί να προκαλέσει ανακριβή ένδειξη ακόμη και όταν ο ίδιος ο αισθητήρας εξακολουθεί να λειτουργεί.

Για έναν κατασκευαστή κλιβάνου, η επιλογή του θερμοστοιχείου είναι μόνο ένα μέρος της διαδικασίας. Ο τύπος του αισθητήρα, η θέση εγκατάστασης, οι ηλεκτρικές συνδέσεις, η συμβατότητα του ελεγκτή και οι μέθοδοι βαθμονόμησης ή επαλήθευσης πρέπει να θεωρούνται ως μέρη του ίδιου συστήματος.

2. Γιατί ένας οδοντικός φούρνος πυροσυσσωμάτωσης χρειάζεται θερμοστοιχείο;

Ένας κλίβανος πυροσυσσωμάτωσης ζιρκονίας λειτουργεί σε θερμοκρασίες πολύ μεγαλύτερες από αυτές που χρησιμοποιούνται στους συνηθισμένους οικιακούς φούρνους. Πολλά υλικά ζιρκονίας συντήκονται σε θερμοκρασίες γύρω στους 1.450–1.600 βαθμούς, αν και το κατάλληλο πρόγραμμα εξαρτάται από το υλικό και τις οδηγίες του κατασκευαστή του.

Σε αυτές τις θερμοκρασίες, ένα σύστημα ελέγχου δεν μπορεί να βασίζεται μόνο σε ένα χρονόμετρο. Χρειάζεται ανάδραση θερμοκρασίας για να προσδιορίσει εάν ο θάλαμος θερμαίνεται όπως αναμένεται και εάν έχει επιτευχθεί η προγραμματισμένη θερμοκρασία.

Μια τυπική ακολουθία ελέγχου λειτουργεί ως εξής:

Ο χειριστής επιλέγει ένα πρόγραμμα πυροσυσσωμάτωσης.

Ο ελεγκτής παρέχει ρεύμα στα θερμαντικά στοιχεία.

Το θερμοστοιχείο παράγει μια τάση που αντιστοιχεί στη θερμοκρασία στη διασταύρωση μέτρησής του.

Τα ηλεκτρονικά ελέγχου μετατρέπουν το σήμα σε ένδειξη θερμοκρασίας.

Ο ελεγκτής προσαρμόζει την απόδοση θέρμανσης σύμφωνα με το προγραμματισμένο προφίλ θερμοκρασίας.

Αυτή η διαδικασία συνεχίζεται καθ' όλη τη διάρκεια του κύκλου θέρμανσης.

Εάν η μετρούμενη θερμοκρασία είναι κάτω από τον στόχο, ο ελεγκτής μπορεί να συνεχίσει να παρέχει ρεύμα στα θερμαντικά στοιχεία. Καθώς η μετρούμενη θερμοκρασία πλησιάζει το σημείο ρύθμισης, ο ελεγκτής προσαρμόζει την έξοδό του για να ρυθμίσει τη διαδικασία.

Η ακριβής στρατηγική ελέγχου ποικίλλει ανάλογα με το σχεδιασμό του κλιβάνου. Ορισμένα συστήματα χρησιμοποιούν πιο προηγμένους αλγόριθμους ελέγχου από άλλα, αλλά όλα απαιτούν ένα χρησιμοποιήσιμο σήμα θερμοκρασίας για τη ρύθμιση της θέρμανσης.

Υπάρχει επίσης ένας περιορισμός που αξίζει να κατανοήσετε: το θερμοστοιχείο μετρά τη θερμοκρασία στη δική του διασταύρωση. Δεν μετρά αυτόματα τη θερμοκρασία κάθε στεφάνης, γέφυρας ή άλλης αποκατάστασης εντός του θαλάμου.

Επομένως, η θέση του αισθητήρα και τα θερμικά χαρακτηριστικά του κλιβάνου έχουν σημασία. Η μέτρησή του είναι μια είσοδος στο σύστημα ελέγχου, όχι μια άμεση μέτρηση της θερμοκρασίας κάθε αποκατάστασης.

3. Ποιοι τύποι θερμοστοιχείων χρησιμοποιούνται σε φούρνους υψηλής- θερμοκρασίας;

Τα θερμοστοιχεία ταξινομούνται ανάλογα με τα μεταλλικά κράματα που χρησιμοποιούνται στους αγωγούς τους. Οι διαφορετικοί τύποι έχουν διαφορετικά εύρη λειτουργίας, χαρακτηριστικά σταθερότητας, περιβαλλοντικούς περιορισμούς και κόστος.

Τρεις τύποι που αξίζει να γνωρίζετε όταν συζητάτε για εξοπλισμό υψηλής θερμοκρασίας-.

Τύπος Κ: Chromel–Alumel

Τα θερμοστοιχεία τύπου Κ χρησιμοποιούν κράματα με βάση το νικέλιο-και χρησιμοποιούνται ευρέως στη βιομηχανική μέτρηση θερμοκρασίας.

Είναι κοινά-βιομηχανικός εξοπλισμός γενικής χρήσης λόγω του μεγάλου εύρους θερμοκρασιών και του σχετικά χαμηλού κόστους. Ωστόσο, η καταλληλότητά τους για μια συγκεκριμένη εφαρμογή εξαρτάται από τη θερμοκρασία λειτουργίας, την ατμόσφαιρα, την απαιτούμενη ακρίβεια και την αναμενόμενη διάρκεια ζωής.

Ένα θερμοστοιχείο που λειτουργεί καλά σε μια διαδικασία χαμηλότερης- θερμοκρασίας δεν είναι αυτόματα κατάλληλο για φούρνο που λειτουργεί κοντά στους 1.600 βαθμούς . Οι καθορισμένες συνθήκες λειτουργίας του αισθητήρα πρέπει να ελεγχθούν πριν επιλεγεί.

Τύπος S: Πλατίνα–Ρόδιο και Πλατίνα

Τα θερμοστοιχεία τύπου S χρησιμοποιούν ένα κράμα πλατίνας-ροδίου έναντι της πλατίνας. Χρησιμοποιούνται σε εφαρμογές μέτρησης υψηλών-θερμοκρασιών όπου η σταθερότητα και η απόδοση μέτρησης είναι σημαντικές.

Το ISO 13078-3:2023 καθορίζει ένα θερμοστοιχείο τύπου S για την τυποποιημένη αξιολόγηση οδοντικών κλιβάνων πυροσυσσωμάτωσης υψηλής θερμοκρασίας. Ο τύπος R επιτρέπεται εναλλακτικά.

Για τα εργαστήρια και τους διανομείς, αυτό το πρότυπο παρέχει μια αναφορά για την κατανόηση του πώς μπορούν να αξιολογηθούν-οι οδοντιατρικοί κλίβανοι υψηλής θερμοκρασίας χρησιμοποιώντας ξεχωριστό θερμοστοιχείο.

Αυτό δεν σημαίνει ότι κάθε φούρνος πρέπει να χρησιμοποιεί ένα θερμοστοιχείο τύπου S ως αισθητήρα εσωτερικού ελέγχου. Το πρότυπο περιγράφει μια καθορισμένη μέθοδο δοκιμής στην οποία χρησιμοποιείται ένα ξεχωριστό θερμοστοιχείο για την αξιολόγηση της μέτρησης της θερμοκρασίας του κλιβάνου.

Τύπος R: Platinum–Rhodium και Platinum

Ο τύπος R είναι ένα άλλο θερμοστοιχείο-με βάση την πλατίνα που χρησιμοποιείται για μετρήσεις υψηλής- θερμοκρασίας. Η σύνθεσή του στο κράμα διαφέρει από αυτή του τύπου S.

Και οι δύο τύποι χρησιμοποιούνται σε εφαρμογές υψηλών-θερμοκρασιών, αλλά δεν θα πρέπει να αντιμετωπίζονται ως εναλλάξιμοι χωρίς να λαμβάνεται υπόψη το όργανο μέτρησης, η καλωδίωση, τα δεδομένα βαθμονόμησης και η ισχύουσα διαδικασία δοκιμής.

Για έναν διανομέα, το πιο χρήσιμο ερώτημα είναι εάν ο αισθητήρας ταιριάζει στις συνθήκες λειτουργίας του κλιβάνου και αν μπορεί να ελεγχθεί και να συντηρηθεί το πλήρες σύστημα μέτρησης. Ο τύπος του θερμοστοιχείου είναι ένα μέρος αυτής της αξιολόγησης, όχι ο μόνος παράγοντας.

4. Γιατί είναι πιο απαιτητική η μέτρηση υψηλής- θερμοκρασίας;

Ένα θερμοστοιχείο που λειτουργεί στις 1.500 μοίρες αντιμετωπίζει συνθήκες αρκετά διαφορετικές από αυτές που αντιμετωπίζει ένας αισθητήρας που μετρά τη θερμοκρασία δωματίου.

Σε υψηλές θερμοκρασίες, τα υλικά του αισθητήρα και τα γύρω εξαρτήματα βιώνουν επαναλαμβανόμενο θερμικό κύκλο και μπορεί να αλληλεπιδράσουν χημικά με την ατμόσφαιρα του κλιβάνου. Αυτές οι συνθήκες μπορεί να επηρεάσουν τη σταθερότητα του αισθητήρα με την πάροδο του χρόνου.

Διάφοροι παράγοντες μπορούν να επηρεάσουν την απόδοση της μέτρησης.

Οξείδωση και μόλυνση: Ανάλογα με τον τύπο του θερμοστοιχείου και το περιβάλλον λειτουργίας, η οξείδωση ή η μόλυνση μπορεί να αλλάξει τις ιδιότητες των υλικών του αισθητήρα.

Θερμικός κύκλος: Η επαναλαμβανόμενη θέρμανση και ψύξη μπορεί να συμβάλει σε αλλαγές υλικού και μηχανική καταπόνηση.

Μηχανική βλάβη: Ένας αισθητήρας μπορεί να λυγίσει, να ραγίσει, να μετατοπιστεί ή να καταστραφεί κατά τη συντήρηση.

Ηλεκτρικές συνδέσεις: Οι χαλαροί ακροδέκτες, τα ακατάλληλα καλώδια επέκτασης ή η λανθασμένη πολικότητα μπορεί να προκαλέσουν σφάλματα μέτρησης.

Μακροπρόθεσμη μετατόπιση-: Η σχέση μεταξύ της τάσης εξόδου και της θερμοκρασίας ενός θερμοστοιχείου μπορεί να αλλάξει με την πάροδο του χρόνου.

Δεν αντιμετωπίζει κάθε θερμοστοιχείο όλα αυτά τα προβλήματα και ο ρυθμός αλλαγής εξαρτάται από την κατασκευή και τις συνθήκες εργασίας του. Η διάρκεια ζωής του δεν μπορεί να προβλεφθεί με ακρίβεια μόνο από το ημερολόγιο.

Μια καθορισμένη διαδικασία συντήρησης και επαλήθευσης είναι επομένως πιο χρήσιμη από το να βασίζεστε μόνο στη θερμοκρασία που εμφανίζεται στην οθόνη του κλιβάνου.

5. Το θερμοστοιχείο μετρά την πραγματική θερμοκρασία του ζιρκονίου;

Αυτή είναι μια κοινή ερώτηση όταν ένα εργαστήριο συγκρίνει δύο φούρνους.

Η σύντομη απάντηση είναι αυτήτο θερμοστοιχείο δεν μετρά απευθείας τη θερμοκρασία κάθε αποκατάστασης ζιρκονίας στον θάλαμο.

Μετρά τη θερμοκρασία στη δική του διασταύρωση μέτρησης. Μια αποκατάσταση είναι ένα ξεχωριστό αντικείμενο με τη δική του θέση, γεωμετρία και θερμική απόκριση.

Ο αισθητήρας μπορεί να εγκατασταθεί σε μια θέση που επιλέγεται από τον κατασκευαστή του κλιβάνου για να παρέχει μια χρήσιμη μέτρηση ελέγχου. Η θερμοκρασία που παρουσιάζεται από μια αποκατάσταση μπορεί ακόμα να εξαρτάται από τη διαμόρφωση του θαλάμου, τη θέση του, τα θερμικά χαρακτηριστικά του κλιβάνου και το στάδιο του κύκλου πυροσυσσωμάτωσης.

Εξετάστε ένα απλοποιημένο παράδειγμα.

Ένας ελεγκτής φούρνου εμφανίζει 1.500 μοίρες. Ένα ανεξάρτητο θερμοστοιχείο αναφοράς τοποθετείται σε μια καθορισμένη θέση μέτρησης και καταγράφει 1.492 μοίρες υπό τις καθορισμένες συνθήκες δοκιμής.

Η διαφορά είναι 8 μοίρες.

Αυτό το αποτέλεσμα δεν αποδεικνύει, από μόνο του, ότι κάθε αποκατάσταση στον θάλαμο είναι ακριβώς 8 μοίρες κάτω από την εμφανιζόμενη τιμή. Ούτε καθορίζει εάν ο κλίβανος περνά ή αποτυγχάνει σε μια δοκιμή αποδοχής. Το αποτέλεσμα πρέπει να ερμηνεύεται σύμφωνα με τη σχετική μέθοδο δοκιμής, την αβεβαιότητα μέτρησης και τα κριτήρια αποδοχής.

Αυτό που δείχνει είναι ότι μια ένδειξη οθόνης και μια ανεξάρτητη μέτρηση θερμοκρασίας παρέχουν διαφορετικές πληροφορίες.

Κατά τη σύγκριση του εξοπλισμού, τα εργαστήρια θα πρέπει να ρωτούν πού μετρήθηκαν οι προδιαγραφές θερμοκρασίας του κατασκευαστή, ποιο όργανο χρησιμοποιήθηκε και υπό ποιες συνθήκες πραγματοποιήθηκε η δοκιμή.

Μια δήλωση όπως "ακρίβεια θερμοκρασίας ±1 βαθμός" είναι δύσκολο να εκτιμηθεί χωρίς αυτές τις λεπτομέρειες.

6. Τι λέει το ISO 13078-3:2023 για τα θερμοστοιχεία;

Το ISO 13078-3:2023 τιτλοφορείταιΟδοντιατρική - Οδοντιατρικός φούρνος - Μέρος 3: Μέθοδος δοκιμής για την αξιολόγηση της μέτρησης του κλιβάνου πυροσυσσωμάτωσης υψηλής θερμοκρασίας με ξεχωριστό θερμοστοιχείο.

Δημοσιεύθηκε τον Μάιο του 2023 και καλύπτει τη βαθμονόμηση οδοντικών κλιβάνων πυροσυσσωμάτωσης με αντίσταση-υψηλής-θερμοκρασίας που λειτουργούν έως και 1.700 μοίρες.

Η χρήση ξεχωριστού θερμοστοιχείου είναι βασικό μέρος της μεθόδου.

Ο ενσωματωμένος αισθητήρας-του κλιβάνου ανήκει στο σύστημα που αξιολογείται. Ένα ανεξάρτητο σύστημα μέτρησης παρέχει έναν τρόπο σύγκρισης της εμφανιζόμενης ή ελεγχόμενης θερμοκρασίας του κλιβάνου με μια μέτρηση αναφοράς.

Το πρότυπο περιλαμβάνει αξιολόγηση σε 1.000 βαθμούς και 1.500 βαθμούς. Η διαδικασία του καθορίζει τη θέση του θερμοστοιχείου, τη διαδικασία θέρμανσης του κλιβάνου, την περίοδο διατήρησης στη θερμοκρασία δοκιμής και τον τρόπο λήψης των μετρήσεων.

Αυτό είναι πιο κατατοπιστικό από την τοποθέτηση ενός απροσδιόριστου αισθητήρα θερμοκρασίας μέσα σε έναν ζεστό θάλαμο και τη σύγκριση μιας μεμονωμένης ένδειξης με την οθόνη.

Για ένα εργαστήριο, μια κατάλληλη διαδικασία επαλήθευσης θα πρέπει να ορίζει τουλάχιστον τα ακόλουθα:

Ο αισθητήρας και το όργανο μέτρησης.

Η θέση μέτρησης.

Η θερμοκρασία δοκιμής.

Η περίοδος κράτησης.

Η μέθοδος που χρησιμοποιείται για την καταγραφή των αναγνώσεων.

Τα κριτήρια που χρησιμοποιούνται για την ερμηνεία των αποτελεσμάτων.

Το ISO 13078-3 είναι μια μέθοδος δοκιμής. Η ύπαρξή του δεν σημαίνει ότι κάθε φούρνος πληροί αυτόματα ένα συγκεκριμένο επίπεδο ακρίβειας. Τα εργαστήρια θα πρέπει να ρωτήσουν εάν ο προμηθευτής έχει πραγματοποιήσει τη σχετική δοκιμή και να εξετάσουν τι δείχνει στην πραγματικότητα η έκθεση δοκιμής.

7. Τι μας λέει η έρευνα για τη μέτρηση θερμοκρασίας φούρνου;

Μια μελέτη του 2022 που δημοσιεύτηκε στοΟδοντιατρικά Υλικάεξέτασε τις αποκλίσεις μεταξύ εμφανιζόμενων και πραγματικών θερμοκρασιών ψησίματος σε οδοντιατρικούς κλιβάνους. Οι ερευνητές διερεύνησαν επίσης πώς οι αποκλίσεις της θερμοκρασίας επηρέασαν διαφορετικά υλικά ζιρκονίας που σταθεροποιήθηκαν με ύττρια-.

Η μελέτη ανέφερε ότι θα μπορούσαν να προκύψουν αποκλίσεις περίπου ±5%, ανάλογα με τη μάρκα και την κατάσταση του κλιβάνου. Εξέτασε επίσης τις ιδιότητες του υλικού, συμπεριλαμβανομένης της αντοχής σε κάμψη, της κρυσταλλικής δομής, της τετραγωνικότητας, της ανάπτυξης κόκκων και της μετάδοσης του φωτός. Τα αποτελέσματα δεν ήταν τα ίδια σε όλα τα υλικά που δοκιμάστηκαν.

Το αναφερόμενο ποσοστό ±5% πρέπει να ερμηνευτεί προσεκτικά.

Σε ονομαστική θερμοκρασία 1.500 βαθμών, το 5% της αριθμητικής τιμής είναι 75 μοίρες. Ωστόσο, η αναφερόμενη ποσοστιαία απόκλιση της μελέτης δεν θα πρέπει να αντιμετωπίζεται ως καθολική προδιαγραφή ή ως απόδειξη ότι κάθε σύγχρονος οδοντιατρικός φούρνος έχει σφάλμα 75 μοιρών. Περιγράφει ευρήματα υπό τις ιδιαίτερες συνθήκες δοκιμής της μελέτης.

Το ευρύτερο σημείο είναι ότι μια εμφανιζόμενη θερμοκρασία από μόνη της δεν μπορεί να καθορίσει την πραγματική ακρίβεια θερμοκρασίας ενός κλιβάνου.

Τα ευρήματα παρέχουν επίσης έναν λόγο για την αποφυγή αυθαίρετων αλλαγών σε ένα πρόγραμμα πυροσυσσωμάτωσης όταν μια αποκατάσταση δεν αποδεικνύεται όπως αναμένεται. Πριν αλλάξετε τη θερμοκρασία όπτησης, αξίζει να ελέγξετε εάν το σύστημα μέτρησης λειτουργεί σωστά και εάν ο προγραμματισμένος κύκλος ταιριάζει με τις οδηγίες του κατασκευαστή του υλικού.

Ένα θερμοστοιχείο δεν είναι η μόνη πιθανή πηγή μιας διαφοράς θερμοκρασίας, αλλά είναι ένα από τα κύρια συστατικά προς διερεύνηση.

8. Ποια είναι τα σημάδια ενός προβλήματος θερμοστοιχείου;

Ένα θερμοστοιχείο δεν αποτυγχάνει πάντα με τρόπο που είναι άμεσα προφανές στον χειριστή.

Ορισμένα σφάλματα παράγουν ένα μήνυμα σφάλματος ή μια απίθανη ανάγνωση. Άλλα προκαλούν σταδιακές αλλαγές που είναι πιο δύσκολο να παρατηρηθούν.

Πολλά σημάδια δικαιολογούν διερεύνηση.

Η ένδειξη θερμοκρασίας είναι ασταθής

Εάν η εμφανιζόμενη θερμοκρασία κυμαίνεται απροσδόκητα κατά τη διάρκεια ενός σταθερού τμήματος ενός προγράμματος, ο αισθητήρας, η καλωδίωση, οι ηλεκτρικές συνδέσεις, ο ελεγκτής ή το σύστημα θέρμανσης μπορεί να χρειάζονται επιθεώρηση.

Μια μικρή ποσότητα κανονικής διακύμανσης ελέγχου δεν είναι απαραίτητα σφάλμα. Το σχετικό ερώτημα είναι εάν η συμπεριφορά είναι εκτός του αναμενόμενου εύρους λειτουργίας του κατασκευαστή του κλιβάνου.

Η ανάγνωση αλλάζει απότομα

Ένα ξαφνικό άλμα, μια απίθανη θερμοκρασία ή ένας κωδικός σφάλματος μπορεί να υποδηλώνει σπασμένο καλώδιο, χαλαρή σύνδεση, κατεστραμμένο αισθητήρα ή σφάλμα ηλεκτρονικών.

Το θερμοστοιχείο δεν πρέπει να θεωρείται ελαττωματικό έως ότου ελεγχθούν επίσης οι συνδέσεις και το σύστημα ελέγχου.

Ο φούρνος χρειάζεται περισσότερο από το συνηθισμένο για να θερμανθεί

Αυτό το σύμπτωμα έχει πολλές πιθανές αιτίες.

Τα στοιχεία θέρμανσης μπορεί να έχουν παλαιώσει, η παροχή ηλεκτρικού ρεύματος μπορεί να μην είναι κανονική, η μόνωση μπορεί να έχει αλλοιωθεί ή η μέτρηση θερμοκρασίας μπορεί να είναι ανακριβής.

Ένας ελαττωματικός αισθητήρας μπορεί να επηρεάσει τον τρόπο με τον οποίο ο ελεγκτής ρυθμίζει τη θέρμανση, αλλά ο μεγαλύτερος χρόνος θέρμανσης δεν αποδεικνύει ότι ο αισθητήρας είναι υπεύθυνος.

Συγκρίνετε τη συμπεριφορά του κλιβάνου με προηγούμενα αρχεία κύκλου και ακολουθήστε τη διαγνωστική διαδικασία του κατασκευαστή.

Ο κλίβανος φτάνει στο εμφανιζόμενο σημείο ρύθμισης, αλλά οι ανεξάρτητοι έλεγχοι διαφωνούν

Αυτός είναι ένας ισχυρότερος λόγος για τη διερεύνηση του συστήματος μέτρησης.

Αρχικά, επιβεβαιώστε ότι το ανεξάρτητο όργανο μέτρησης είναι κατάλληλο για το εύρος θερμοκρασίας και έχει έγκυρη βαθμονόμηση. Στη συνέχεια ελέγξτε τη θέση μέτρησης, την καλωδίωση και τη διαδικασία δοκιμής προτού αποφασίσετε εάν ο εσωτερικός αισθητήρας ή ο ελεγκτής χρειάζεται σέρβις.

Ο αισθητήρας έχει υποστεί σωματική βλάβη

Εάν ένα θερμοστοιχείο είναι εμφανώς λυγισμένο, ραγισμένο, μετατοπισμένο ή κατεστραμμένο κατά τη διάρκεια της συντήρησης, θα πρέπει να επιθεωρηθεί πριν ο κλίβανος επιστρέψει στην παραγωγή ρουτίνας.

Μην επιχειρήσετε να ισιώσετε ή να επισκευάσετε έναν αισθητήρα-υψηλής θερμοκρασίας εκτός εάν ο κατασκευαστής επιτρέπει ρητά τη διαδικασία.

9. Ένα πρακτικό παράδειγμα: Η οθόνη φαίνεται κανονική, αλλά η ένδειξη αναφοράς αλλάζει

Σκεφτείτε ένα υποθετικό εργαστήριο που ελέγχει έναν κλίβανο χρησιμοποιώντας την ίδια εξωτερική μέθοδο μέτρησης κάθε λίγους μήνες.

Κατά τον πρώτο έλεγχο, η οθόνη του φούρνου δείχνει 1.500 μοίρες και το ανεξάρτητο όργανο καταγράφει 1.499 μοίρες.

Σε μεταγενέστερο έλεγχο, η οθόνη εξακολουθεί να δείχνει 1.500 μοίρες, αλλά το ανεξάρτητο όργανο καταγράφει 1.491 μοίρες.

Η διαφορά έχει αλλάξει από -1 βαθμός σε -9 μοίρες.

Αυτοί οι αριθμοί είναι ενδεικτικοί, όχι δεδομένα από συγκεκριμένο φούρνο.

Τι πρέπει να κάνει το εργαστήριο;

Αρχικά, επαναλάβετε τη μέτρηση υπό τις ίδιες καθορισμένες συνθήκες. Βεβαιωθείτε ότι το όργανο αναφοράς λειτουργεί σωστά και ότι το θερμοστοιχείο είναι τοποθετημένο με συνέπεια.

Στη συνέχεια, επιθεωρήστε την καλωδίωση, τις συνδέσεις και την κατάσταση του αισθητήρα. Εάν η διαφορά παραμένει, ζητήστε την αξιολόγηση του φούρνου σύμφωνα με τη διαδικασία σέρβις του κατασκευαστή.

Ανάλογα με τα ευρήματα, το πρόβλημα μπορεί να αφορά τον αισθητήρα, τον ελεγκτή ή άλλο μέρος του συστήματος μέτρησης.

Το εργαστήριο έχει εντοπίσει μια αλλαγή προτού αποφασίσει ποιο εξάρτημα, εάν υπάρχει, πρέπει να αντικατασταθεί.

Η άμεση αντικατάσταση του θερμοστοιχείου μπορεί να λύσει το πρόβλημα, αλλά θα μπορούσε επίσης να σπαταλήσει χρήματα εάν το πραγματικό σφάλμα βρίσκεται σε μια σύνδεση ή μια πλακέτα ελέγχου.

Ένα σταθερό αρχείο μέτρησης κάνει αυτόν τον τύπο αντιμετώπισης προβλημάτων πιο αποτελεσματικό.

10. Μπορείτε να αντικαταστήσετε μόνοι σας ένα θερμοστοιχείο;

Αυτό εξαρτάται από τον σχεδιασμό του κλιβάνου και τις οδηγίες σέρβις του κατασκευαστή.

Ορισμένοι φούρνοι επιτρέπουν σε εκπαιδευμένο προσωπικό σέρβις να αντικαθιστά σχετικά εύκολα τον αισθητήρα. Άλλα σχέδια απαιτούν πιο εκτεταμένη αποσυναρμολόγηση ή μετέπειτα προσαρμογή.

Δεν πρέπει να επιλέγεται αντικατάσταση απλώς και μόνο επειδή ο αισθητήρας φαίνεται παρόμοιος ή έχει τις ίδιες φυσικές διαστάσεις.

Πριν εγκαταστήσετε ένα ανταλλακτικό, ελέγξτε τα ακόλουθα:

Τύπος θερμοστοιχείου.

Διαβάθμιση θερμοκρασίας.

Συμβατότητα καλωδίων και βυσμάτων.

Πόλωση.

Διαστάσεις αισθητήρα.

Θέση εγκατάστασης.

Συμβατότητα με τον ελεγκτή.

Αριθμός ανταλλακτικού του κατασκευαστή ή εγκεκριμένο ισοδύναμο.

Ο ίδιος σύνδεσμος δεν υποδεικνύει απαραίτητα τον ίδιο τύπο αισθητήρα.

Ένας αισθητήρας με μη συμβατό χαρακτηριστικό εξόδου μπορεί να παράγει λανθασμένη ένδειξη θερμοκρασίας ακόμα και όταν ταιριάζει μηχανικά.

Μετά την αντικατάσταση, ακολουθήστε τη διαδικασία του κατασκευαστή για λειτουργικές δοκιμές και επαλήθευση θερμοκρασίας. Η εγκατάσταση ενός νέου αισθητήρα δεν επαναφέρει αυτόματα την αρχική ακρίβεια μέτρησης.

Για τους διανομείς, αυτή είναι μια σημαντική ερώτηση-μετά την πώληση: Παρέχει ο προμηθευτής τον σωστό αισθητήρα αντικατάστασης, οδηγίες εγκατάστασης και μια σαφή διαδικασία για τον έλεγχο του κλιβάνου μετά το σέρβις;

11. Γιατί έχει σημασία η καλωδίωση και η εγκατάσταση του θερμοστοιχείου

Ο ίδιος ο αισθητήρας είναι μόνο ένα μέρος της αλυσίδας μέτρησης.

Τα θερμοστοιχεία παράγουν μικρές ηλεκτρικές τάσεις. Εσφαλμένες συνδέσεις, ακατάλληλα καλώδια επέκτασης, ηλεκτρικές παρεμβολές και κακή επαφή ακροδεκτών μπορεί να επηρεάσουν την ένδειξη.

Αρκετές λεπτομέρειες αξίζουν προσοχής.

Σωστό καλώδιο επέκτασης:Τα καλώδια επέκτασης ή αντιστάθμισης θερμοστοιχείου πρέπει να είναι κατάλληλα για τον τύπο θερμοστοιχείου και την προβλεπόμενη εφαρμογή.

Σωστή πολικότητα:Οι αντίστροφες συνδέσεις μπορεί να παράγουν μη φυσιολογικές μετρήσεις.

Ασφαλή τερματικά:Οι χαλαρές ή οξειδωμένες συνδέσεις μπορεί να προκαλέσουν διακοπτόμενα σφάλματα.

Κατάλληλη δρομολόγηση:Η καλωδίωση σήματος πρέπει να εγκατασταθεί σύμφωνα με τις απαιτήσεις του κατασκευαστή του εξοπλισμού, συμπεριλαμβανομένων τυχόν προφυλάξεων σχετικά με ηλεκτρικές παρεμβολές.

Σωστή τοποθέτηση αισθητήρα:Ο αισθητήρας πρέπει να εγκατασταθεί στην καθορισμένη θέση και βάθος. Η μετακίνησή του χωρίς να ακολουθήσετε την προβλεπόμενη διαδικασία μπορεί να αλλάξει τη μέτρηση και να κάνει δύσκολη τη σύγκριση των αποτελεσμάτων της προηγούμενης επαλήθευσης.

Αυτά τα προβλήματα δεν προέρχονται απαραίτητα από το ίδιο το υλικό του θερμοστοιχείου. Ο αισθητήρας μπορεί να λειτουργεί σωστά ενώ ένα άλλο τμήμα της αλυσίδας μέτρησης προκαλεί το σφάλμα.

Επομένως, ένας έμπειρος τεχνικός ελέγχει ολόκληρο το σύστημα αντί να αντικαθιστά εξαρτήματα με βάση μόνο τα συμπτώματα.

12. Τι πρέπει να ζητούν τα οδοντιατρικά εργαστήρια από έναν προμηθευτή φούρνου;

Όταν αγοράζουν έναν οδοντικό φούρνο πυροσυσσωμάτωσης, οι αγοραστές συχνά συγκρίνουν τη μέγιστη θερμοκρασία, το ρυθμό θέρμανσης, τη χωρητικότητα του θαλάμου και την τιμή.

Αυτές οι προδιαγραφές είναι χρήσιμες, αλλά δεν εξηγούν πώς διαμορφώνεται ή διατηρείται το σύστημα μέτρησης θερμοκρασίας.

Μερικές τεχνικές ερωτήσεις μπορούν να δώσουν μια σαφέστερη εικόνα.

Τι είδους θερμοστοιχείο χρησιμοποιείται;

Ζητήστε τον τύπο του αισθητήρα και τον αριθμό ανταλλακτικού του κατασκευαστή. Εάν ο προμηθευτής χρησιμοποιεί ιδιόκτητο αισθητήρα, ελέγξτε εάν υπάρχουν διαθέσιμα ανταλλακτικά.

Πού είναι εγκατεστημένο το θερμοστοιχείο;

Ο προμηθευτής θα πρέπει να μπορεί να εξηγήσει τη θέση μέτρησης και πώς ο αισθητήρας συμβάλλει στον έλεγχο του κλιβάνου.

Πώς επαληθεύεται η ακρίβεια θερμοκρασίας στο εργοστάσιο;

Ρωτήστε εάν ο προμηθευτής χρησιμοποιεί ένα ανεξάρτητο όργανο αναφοράς και εάν είναι διαθέσιμη μια αναφορά δοκιμής ή βαθμονόμησης.

Τι συμβαίνει μετά την αντικατάσταση του αισθητήρα;

Μάθετε εάν απαιτείται διαδικασία επαλήθευσης ή προσαρμογής μετά την εγκατάσταση.

Μπορεί να αντικατασταθεί τοπικά ο αισθητήρας;

Για τους διεθνείς διανομείς, η διαθεσιμότητα ανταλλακτικών-και οι οδηγίες σέρβις μπορεί να επηρεάσουν το χρόνο διακοπής λειτουργίας και το κόστος υποστήριξης.

Ποια είναι τα προειδοποιητικά σημάδια βλάβης του αισθητήρα;

Ρωτήστε πώς ο ελεγκτής αναφέρει ένα ανοιχτό κύκλωμα, μη φυσιολογική ένδειξη ή άλλο σφάλμα αισθητήρα. Τα διαγνωστικά χαρακτηριστικά εξαρτώνται από το μοντέλο του κλιβάνου.

Υπάρχει συνιστώμενο διάστημα επιθεώρησης;

Ο προμηθευτής θα πρέπει να παρέχει γραπτές οδηγίες συντήρησης αντί να βασίζεται μόνο σε προφορική σύσταση.

Αυτές οι ερωτήσεις παραμένουν χρήσιμες κατά τη σύγκριση κλιβάνων με παρόμοιες προδιαγραφές επικεφαλίδας. Βοηθούν τους αγοραστές να κατανοήσουν τι συμβαίνει όταν το σύστημα μέτρησης θερμοκρασίας χρειάζεται προσοχή μετά την εγκατάσταση.

13. Τι πρέπει να γνωρίζουν οι διανομείς για το σέρβις θερμοστοιχείων;

Για έναν διανομέα, το θερμοστοιχείο είναι ταυτόχρονα ένα τεχνικό στοιχείο και μια{0}}υπηρεσία μετά την πώληση.

Πριν εισαγάγετε ένα μοντέλο κλιβάνου, επιβεβαιώστε εάν ο προμηθευτής μπορεί να παρέχει:

Ανταλλακτικά θερμοστοιχεία.

Αριθμοί ανταλλακτικών και πληροφορίες συμβατότητας.

Οδηγίες εγκατάστασης.

Τεκμηρίωση αντιμετώπισης προβλημάτων.

Τεχνική υποστήριξη για σφάλματα θερμοκρασίας.

Δημοσιεύστε-διαδικασίες επαλήθευσης αντικατάστασης.

Ρωτήστε εάν ο προμηθευτής συνιστά την αντικατάσταση του αισθητήρα σε ένα σταθερό διάστημα ή την επιθεώρησή του σύμφωνα με το ιστορικό λειτουργίας και τη μετρημένη απόδοση.

Ένα σταθερό διάστημα αντικατάστασης μπορεί να είναι κατάλληλο για ορισμένα συστήματα, αλλά η σύσταση πρέπει να προέρχεται από την τεκμηριωμένη καθοδήγηση του κατασκευαστή του εξοπλισμού και όχι από έναν αριθμό που επινοήθηκε από τον διανομέα.

Εάν ο διανομέας παρέχει τοπική συντήρηση, η ομάδα σέρβις πρέπει να κατανοήσει ποιες εργασίες μπορούν να εκτελεστούν με ασφάλεια επιτόπου και ποιες απαιτούν εργοστασιακή υποστήριξη.

Ένας κλίβανος δεν πρέπει να επιστραφεί στην παραγωγή απλώς και μόνο επειδή ένας αισθητήρας έχει αντικατασταθεί φυσικά. Το σύστημα μέτρησης πρέπει επίσης να ελέγχεται σύμφωνα με τη διαδικασία του κατασκευαστή.

14. Πώς η ποιότητα του θερμοστοιχείου επηρεάζει το συνολικό κόστος ιδιοκτησίας;

Η τιμή αγοράς ενός θερμοστοιχείου είναι μόνο ένα μέρος του κόστους του.

Για ένα εργαστήριο, το ευρύτερο κόστος μπορεί να περιλαμβάνει:

Ώρα τεχνικού.

Επισκέψεις σέρβις.

Ανταλλακτικά.

Χρόνος διακοπής παραγωγής.

Εξοπλισμός επαλήθευσης.

Επαναλάβετε τη δοκιμή μετά τη συντήρηση.

Σκεφτείτε ένα υποθετικό εργαστήριο παραγωγής που ολοκληρώνει 80 κύκλους πυροσυσσωμάτωσης το μήνα. Εάν ένα σφάλμα αισθητήρα φέρει εκτός λειτουργίας έναν κλίβανο για δύο εργάσιμες ημέρες, το άμεσο πρόβλημα δεν είναι μόνο το κόστος του αισθητήρα αντικατάστασης. Το εργαστήριο πρέπει επίσης να εξετάσει τον τρόπο χειρισμού της διακοπείσας παραγωγής.

Ο πραγματικός οικονομικός αντίκτυπος εξαρτάται από τον φόρτο εργασίας του εργαστηρίου, τον αριθμό των κλιβάνων, τη διαθέσιμη εφεδρική ικανότητα και τις ρυθμίσεις εξυπηρέτησης. Δεν μπορεί να εκτιμηθεί μόνο από τον αριθμό των κύκλων.

Για αυτόν τον λόγο, οι διανομείς θα πρέπει να συζητούν την αντικατάσταση-του χρόνου παράδοσης ανταλλακτικών και την τεχνική υποστήριξη κατά την προσφορά του εξοπλισμού.

Ένας αισθητήρας χαμηλού{0}}κόστους δεν είναι απαραιτήτως η πιο οικονομική επιλογή εάν είναι δύσκολο να ληφθεί ή δεν είναι συμβατός με το αρχικό σύστημα ελέγχου.

Από την άλλη πλευρά, ένας ακριβός αισθητήρας δεν εγγυάται αυτόματα καλύτερη απόδοση του κλιβάνου. Η καταλληλότητα, οι ανιχνεύσιμες προδιαγραφές, η σωστή εγκατάσταση και η επαλήθευση συμβάλλουν στην αξιοπιστία των μετρήσεων.

15. Τι μπορεί να καταγράψει ένα εργαστήριο χωρίς να περιπλέξει τη ροή εργασίας του

Ένα μικρό εργαστήριο δεν χρειάζεται μια περίπλοκη βάση δεδομένων για να παρακολουθεί τους αισθητήρες του κλιβάνου του.

Ένα βασικό αρχείο συντήρησης μπορεί να περιλαμβάνει τα ακόλουθα:

Αντικείμενο εγγραφής	Γιατί βοηθάει
Μοντέλο και σειριακός αριθμός κλιβάνου	Προσδιορίζει τον εξοπλισμό
Τύπος αισθητήρα και αριθμός ανταλλακτικού	Βοηθά στην αποφυγή εσφαλμένων παραγγελιών αντικατάστασης
Ημερομηνία εγκατάστασης ή αντικατάστασης	Παρακολουθεί το ιστορικό σέρβις
Κατά προσέγγιση αριθμός κύκλων	Παρέχει πλαίσιο για χρήση αισθητήρα
Μηνύματα σφάλματος ή μη φυσιολογικές μετρήσεις	Βοηθά στον εντοπισμό επαναλαμβανόμενων βλαβών
Ημερομηνία επαλήθευσης και αποτελέσματα	Δείχνει εάν η απόδοση της μέτρησης έχει αλλάξει
Εκτελεσμένες εργασίες σέρβις	Συνδέει τις αλλαγές απόδοσης με τη συντήρηση

Όταν αντικαθίσταται ένας αισθητήρας, καταγράψτε τον λόγο. Είχε σωματική βλάβη; Μήπως η ανάγνωση έγινε ασταθής; Μια ανεξάρτητη δοκιμή έδειξε ασυμφωνία; Αντικαταστάθηκε ως μέρος της προγραμματισμένης υπηρεσίας;

Αυτές οι πληροφορίες βοηθούν το εργαστήριο και τον προμηθευτή να διακρίνουν τα επαναλαμβανόμενα προβλήματα εξοπλισμού από μεμονωμένες ζημιές ή συνήθη φθορά εξαρτημάτων.

Παρέχει επίσης στους διανομείς ένα σαφέστερο σημείο εκκίνησης όταν ένας πελάτης αναφέρει ένα πρόβλημα μήνες μετά την εγκατάσταση.

Σύναψη

Ένα θερμοστοιχείο είναι ένα μικρό συστατικό, αλλά παίζει σημαντικό ρόλο σε έναν οδοντικό φούρνο πυροσυσσωμάτωσης. Παρέχει το σήμα θερμοκρασίας που χρησιμοποιείται από τον ελεγκτή και η αξιοπιστία αυτού του σήματος εξαρτάται από περισσότερα από το υλικό του αισθητήρα μόνο.

Ο τύπος του αισθητήρα, η εγκατάσταση, η καλωδίωση, τα ηλεκτρονικά μέτρησης και οι διαδικασίες επαλήθευσης συμβάλλουν στην ποιότητα της ένδειξης θερμοκρασίας.

Το ISO 13078-3:2023 παρέχει μια καθορισμένη μέθοδο για την αξιολόγηση των μετρήσεων του κλιβάνου οδοντικής πυροσυσσωμάτωσης υψηλής θερμοκρασίας χρησιμοποιώντας ένα ξεχωριστό θερμοστοιχείο. Έρευνα που δημοσιεύτηκε στοΟδοντιατρικά Υλικάτο 2022 δείχνει επίσης γιατί αξίζουν προσοχής οι διαφορές μεταξύ των εμφανιζόμενων και των πραγματικών θερμοκρασιών πυροδότησης.

Για τα οδοντιατρικά εργαστήρια, μια πρακτική προσέγγιση είναι η διατήρηση αρχείων αισθητήρων και σέρβις, η διερεύνηση μη φυσιολογικών μετρήσεων και η τήρηση των διαδικασιών του κατασκευαστή του κλιβάνου μετά την επισκευή ή την αντικατάσταση.

Για τους διανομείς, τα βασικά ερωτήματα είναι ξεκάθαρα: Ποιος αισθητήρας χρησιμοποιείται; Μπορεί να αντικατασταθεί; Πώς ελέγχεται η μέτρηση; Τι υποστήριξη είναι διαθέσιμη εάν η ανάγνωση γίνει αναξιόπιστη;

Οι σαφείς απαντήσεις σε αυτές τις ερωτήσεις βοηθούν τους αγοραστές να κατανοήσουν πώς ελέγχεται, συντηρείται και υποστηρίζεται το σύστημα μέτρησης θερμοκρασίας ενός κλιβάνου καθ' όλη τη διάρκεια ζωής του.
